ORVALDI Modbus card
A placa Modbus permite uma comunicação fiável entre sistemas UPS ou inversores fotovoltaicos e computadores e sistemas de supervisão utilizando o protocolo Modbus RTU padrão. É ideal para ambientes industriais e instalações que requerem monitorização e controlo central.
Principais caraterísticas:
- Suporte do protocolo de comunicação Modbus RTU através da porta RS-485 (porta RJ45 isolada)
- Taxa de transmissão configurável: 2400 / 4800 / 9600 / 19200 bps
- Suporte de paridade: Par, Ímpar, Nenhum
- Suporte para leitura e escrita de registos Modbus (Holding Registers)
- Baixo consumo de energia - máximo 0,5 W
- Dimensões compactas: 84 x 43 x 14 mm
- Fonte de alimentação 12 V
- Funcionamento numa vasta gama de temperaturas: 0-40°C e humidade: 0-95%
A placa é utilizada em sistemas de monitorização de energia de emergência e instalações fotovoltaicas, onde é necessária uma transmissão de dados fiável, uma gestão centralizada e um diagnóstico rápido do funcionamento do equipamento.
DOWNLOAD:
Modbus protocolOPÇÃO “ALTA QUALIDADE”:
A ORVALDI, de acordo com os termos e condições do seguro, substituirá, reparará ou indemnizará os produtos ORVALDI e/ou dispositivos ligados em caso de danos resultantes de um pico elétrico. O montante total máximo da indemnização é de 5000Euro (cinco mil euros).

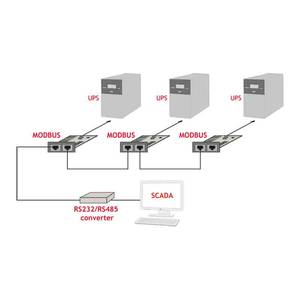

Aplicação da placa Modbus
A placa Modbus permite a comunicação entre várias UPSs e o sistema anfitrião (por exemplo, SCADA) através do bus RS-485. Cada UPS está equipada com uma placa Modbus dedicada, que fornece uma interface de comunicação. Os dados são enviados dos dispositivos para um computador através de um conversor RS232/RS485 para posterior processamento e análise em tempo real.

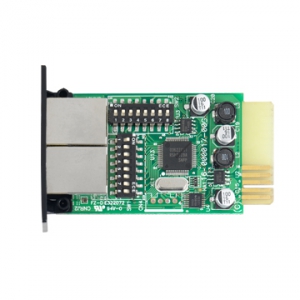

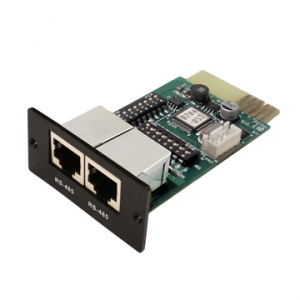

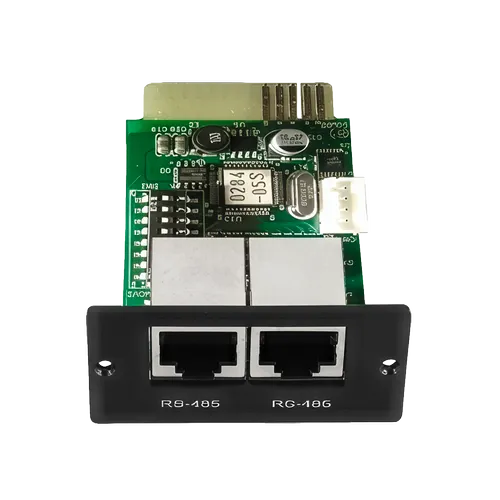

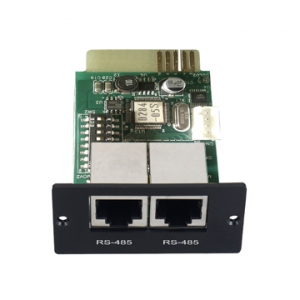

Visão geral do produto
DADOS TÉCNICOS:
| MODELO | Modbus |
| Protocolo | Modbus RTU |
| Conexão de Rede | RS-485 através de porta RJ45 isolada |
| Taxa de Baud | 2400 bps / 4800 bps / 9600 bps / 19200 bps |
| Paridade | Par / Ímpar / Nenhuma |
| Entrada de Energia | 12 V |
| Peso Líquido (kg) | 34,7 g |
| Consumo de Energia | 0,5 W máx. |
| Temperatura de Operação | 0~40°C |
| Umidade de Operação | 0~95% |
| Dimensões, CxLxA (mm) | 84 x 43 x 14 |
