série: UPS On-line 3/3 fases

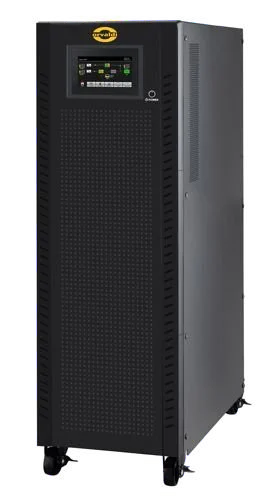

ORVALDI V10-40K 3P-3P
Gestão de Energia Superior. O ORVALDI V10-40K 3/3, otimizado com um painel táctil de 4,3" para operação e controlo eficientes.
CARACTERÍSTICAS DO PRODUTO:
- Dupla Conversão Real: Garante energia estável e confiável.
- Display Touchscreen: Interface intuitiva de 4,3".
- Fator de Potência: Fator de potência de saída de 1.
- Operação em Paralelo: Suporta até três unidades.
- Super Carregador: Carregador de 12A para backup prolongado.
- PFC Ativo: Correção do fator de potência de entrada de 0,99.
- Compatível com Geradores: Pode ser utilizado com geradores.
- Modo Bypass: Inclui bypass para manutenção.
- Comunicação: USB, cartão SNMP opcional, AS400, Wi-Fi.
DOWNLOAD:
Software - ViewPower
Manual do Utilizador- Cartão de Produto
OPÇÃO "ALTA QUALIDADE":
A ORVALDI, de acordo com os termos e condições do seguro, substituirá, reparará ou compensará os produtos ORVALDI e/ou dispositivos conectados em caso de danos resultantes de uma sobretensão elétrica. O valor máximo total compensado é de 5000 Euros (cinco mil Euros).

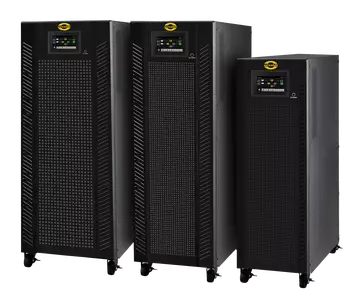

ORVALDI V10-40K
Descubra a série ORVALDI V10-40K 3/3, projetada com a tecnologia True On-Line Double Conversion para fornecer excelentes parâmetros de voltagem, independentemente das perturbações de energia e do tipo de cargas conectadas. Com o mais alto fator de potência de saída (PF=1.0), estes sistemas de alimentação ininterrupta garantem máxima eficiência energética. O design leve, sem baterias internas, é dedicado a trabalhar com baterias externas, tornando-os ideais para diversas aplicações profissionais. Estas unidades UPS possuem interfaces de comunicação versáteis, incluindo RS232 e USB, permitindo o monitoramento e a gestão do dispositivo e das cargas conectadas. O pacote standard inclui o software ViewPower para monitorização remota da operação do dispositivo.
A série ORVALDI V10-40K 3/3 está equipada com um slot de expansão que permite a conexão de um cartão SNMP para gestão da UPS via rede. O sistema de operação em paralelo integrado permite uma fácil expansão da capacidade de potência para até três dispositivos, com baterias partilhadas permitidas para o sistema em paralelo e o número de baterias conectadas ajustável. Um potente carregador de 12A para baterias externas (±192-240V DC) assegura tempos de backup mais longos. Estas unidades UPS são compactas e móveis, graças às rodas integradas. Além disso, a função de arranque a frio permite que o dispositivo seja iniciado sem alimentação da rede elétrica. O intuitivo painel LCD táctil de 4,3" exibe claramente o modo de operação, os parâmetros da UPS e permite configurar as definições do dispositivo. Estas unidades são compatíveis com geradores e possuem um bypass de manutenção (MBS) integrado, tornando-as perfeitas para telecomunicações, servidores, aplicações industriais e infraestruturas críticas.
Topologia
A fonte de alimentação ininterrupta (UPS) fornece sempre energia elétrica limpa e sem interferências. Utilizando a tecnologia On-Line com dupla conversão da tensão de entrada, os dispositivos conectados recebem o mais alto nível de proteção. Na primeira fase, o sinal de corrente alternada (AC) é convertido em sinal de corrente contínua (DC). Em seguida, na segunda fase, o sinal DC é novamente convertido em AC através de um inversor. Isso garante que a carga conectada à UPS fique completamente isolada da rede elétrica e suas imperfeições, resultando em uma saída de energia sempre limpa e estável, com tempo de comutação para o modo de bateria igual a zero.

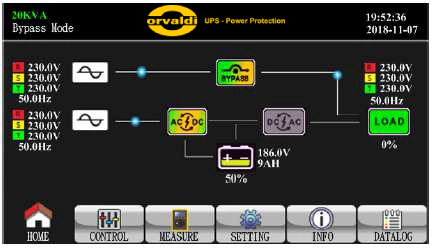

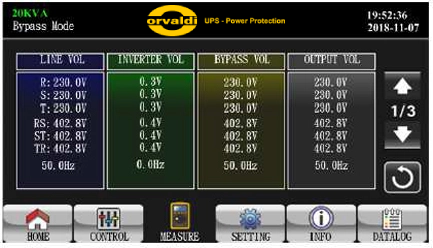

Display
Display LCD de 4,3", especialmente desenvolvido para a nossa série de fontes de alimentação ininterruptas (UPS). Este painel colorido e sensível ao toque oferece acesso intuitivo a todas as informações chave e funções do dispositivo. Com pictogramas claros, pode facilmente verificar o modo de operação atual da UPS, o nível de carga da bateria e a carga do sistema. O display também permite uma leitura rápida de alarmes e avisos, proporcionando segurança e controlo adicionais.
Soluções Avançadas de Bateria
A série ORVALDI V10-40K 3/3 vem com baterias integradas, eliminando a necessidade de configurações externas, o que simplifica a instalação e garante um sistema mais compacto e eficiente. As baterias integradas são cuidadosamente selecionadas para corresponder às capacidades de potência disponíveis nos dispositivos, garantindo desempenho ótimo e confiabilidade a longo prazo. A série conta com um avançado gerenciamento de baterias e um potente carregador de 12A, projetado para durabilidade e eficiência estendidas.
Para a versão com baterias integradas, as seguintes configurações estão disponíveis:
V10K 3/3: 20 baterias integradas (10+10; 240VDC), 12V 7Ah
V20K 3/3: 32 baterias integradas (16+16; 384VDC), 12V 9Ah
V30K 3/3: 64 baterias integradas (2x(16+16); 384VDC), 12V 7Ah
V40K 3/3: 64 baterias integradas (2x(16+16); 384VDC), 12V 9Ah
Características de Controlo e Monitorização da Rede
Características de Controlo e Monitorização da Rede
- Permite o controlo e monitorização de múltiplas unidades UPS via LAN e INTERNET.
- Gráfico de análise de energia intuitivo: estatísticas de eventos e exportação de gráficos de dados históricos.
- Gráficos dinâmicos em tempo real de dados do UPS (tensão, frequência, nível de carga e nível de bateria).
- Desligamento seguro do sistema operativo e proteção contra perda de dados em caso de falha de energia.
- Notificações de aviso através de alarme sonoro, programa de broadcast, mensageiro móvel e e-mail.
- Programação de ligar/desligar o UPS, teste de bateria, controlo de tomadas programáveis e controlo de alarme sonoro.
- Proteção por palavra-passe e gestão de acesso remoto.
- Suporta VMware ESX e ESXi.
- Suporte multilingue: inglês, alemão, francês, espanhol, italiano, português, polaco, checo, russo, ucraniano, turco e chinês.
O UPS está equipado com portas USB e RS232, bem como um slot para placa SNMP, permitindo uma gestão fácil e monitorização remota a partir de um computador, aumentando a segurança dos dispositivos conectados.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Software de gestão inteligente para monitorizar e controlar múltiplos UPS via LAN e Internet. | Software de gestão avançado para monitorizar e controlar múltiplos UPS via LAN, Internet e placa SNMP. | O SNMP Web Manager é um software de gestão para placas web SNMP. Os utilizadores podem pesquisar e operar todos os dispositivos SNMP na LAN através desta interface. Em seguida, podem clicar duas vezes no dispositivo para abrir a página de monitorização do servidor web. . |

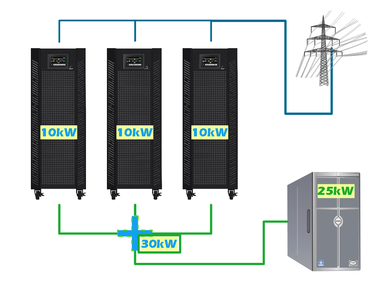

Configuração em Paralelo
Funcionalidade integrada para operação em paralelo, permitindo escalabilidade e aumento da redundância de potência.
Modo de Eficiência
DADOS TÉCNICOS:
| Modelo | V10K | V20K | V30K | V40K | |
| Potência Aparente / Potência Ativa | 10KVA / 10KW | 20KVA / 20KW | 30KVA / 30KW | 40KVA / 40KW | |
| ENTRADA | |||||
| Faixa de Tensão | Limite Inferior de Tensão para Perda de Potência | 110 VAC (F-N) ± 3% a 50% de carga 176 VAC (F-N) ± 3% a 100% de carga |
|||
| Limite Inferior de Recuperação de Tensão | Limite Inferior de Tensão para Perda de Potência + 10V | ||||
| Limite Superior de Tensão para Perda de Potência | 300 VAC (L-N) ± 3% a 50% de carga 276 VAC (L-N) ± 3% a 100% de carga |
||||
| Limite Superior de Recuperação de Tensão | Limite Superior de Tensão para Perda de Potência - 10V | ||||
| Faixa de Frequência | 46 Hz ~ 54 Hz (sistema de 50 Hz) 56 Hz ~ 64 Hz (sistema de 60 Hz) |
||||
| Fases | 3 fases com neutro | ||||
| Fator de Potência | ≥ 0,99 a carga de 100% | ||||
| SAÍDA | |||||
| Fases | 3 fases com neutro | ||||
| Tensão de Saída | 360/380/400/415VAC (F-F) | ||||
| 208/220/230/240VAC (F-N) | |||||
| Regulação de Tensão (modo AC) | ± 1 % | ||||
| Faixa de Frequência (Modo Sincronizado) | 46 Hz ~ 54 Hz (sistema de 50 Hz) 56 Hz ~ 64 Hz (sistema de 60 Hz) |
||||
| Frequência (Modo Bateria) | 50 Hz ± 0.1Hz or 60 ± 0.1Hz | ||||
| Fator de Pico | 3:1 max | ||||
| Distorção Harmônica | ≤ 2% a carga de rede de 100%; ≤ 5% a carga não de rede de 100% | ||||
| Tempo de Transferência | Rede ⇿ Bateria | 0 ms | |||
| Inversor ⇿ Bypass | 0 ms (quando a fase é sincronizada, <4 ms do inversor para o bypass) | ||||
| Inversor ⇿ ECO | <10 ms | ||||
| EFICIÊNCIA | |||||
| Modo de Rede | 95.5% | ||||
| Modo de Bateria | 94.5% | ||||
| BATERIAS | |||||
| Modelo de Bateria | Tipo | 12 V / 7 Ah | 12 V / 9 Ah | 12 V / 7 Ah | 12 V / 9 Ah |
| Quantidade | (10+10)pcs | (16 + 16) pcs x 2 conjuntos | |||
| Tempo de Carga | 9 horas até 90% da capacidade | ||||
| Corrente de Carga | 2,0 A ± 10% (Recomendado) 1,0 ~ 12,0 A (ajustável) |
||||
| Tensão de Carga | +/-136.5 VDC | +/-218 VDC ± 1% | |||
| FÍSICAS | |||||
| Dimensões D x L x A (em mm) | 626 x 250 x 750 | 815 x 300 x 1000 | |||
| Peso Líquido (kg) | 124/126 | 124/126 | 225/230 | 250/260 | |
| AMBIENTE | |||||
| Temperatura de Operação | 0 ~ 40°C (a vida útil da bateria diminui quando > 25°C) | ||||
| Umidade | <95% sem condensação | ||||
| Altitude de Operação | <1000 m | ||||
| Nível de Ruído | Menos de 55 dB a 1 m | Menos de 58 dB a 1 m | Menos de 65 dB a 1 m | Menos de 70 dB a 1 m | |
| GESTÃO | |||||
| RS232 ou USB Inteligente | Software para Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix e MAC | ||||
| SNMP Opcional | Gestão via SNMP manager ou navegador web | ||||
