série: Inversor para sistemas solares

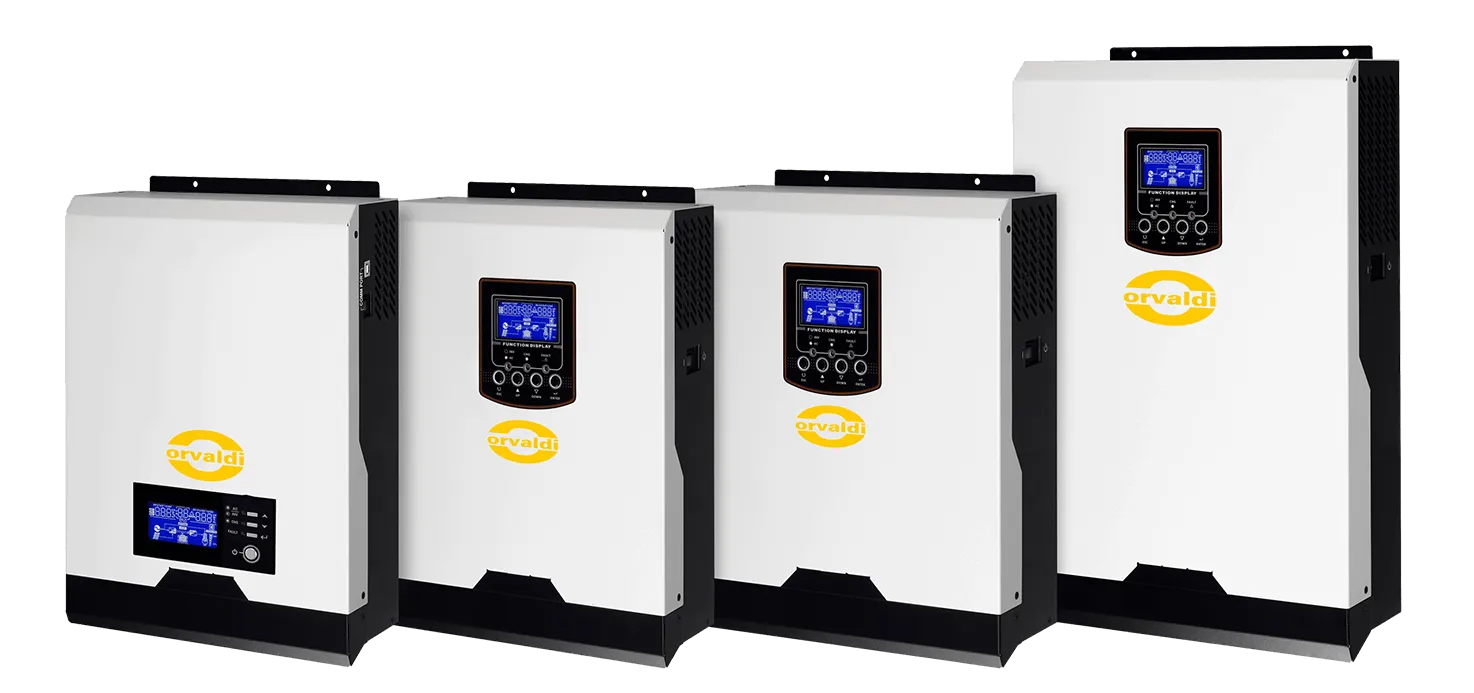

ORVALDI Solar OffGrid
_webp.webp)
Lista de Aplicações:
- Backup de Energia para Residências
- Uso em Pequenos Negócios e Escritórios
- Sistemas de Energia Renovável
- Energia Remota e Off-Grid
- Suporte a Equipamentos Industriais
- Usos em RVs e Barcos
- Fornecimento de Energia de Emergência
- Energia para Obras de Construção
- Telecomunicações
- Uso Agrícola
DOWNLOAD:
OPÇÃO "ALTA QUALIDADE":
A ORVALDI, de acordo com os termos e condições do seguro, substituirá, reparará ou compensará os produtos ORVALDI e/ou dispositivos conectados em caso de danos resultantes de uma sobretensão elétrica. O valor máximo total compensado é de 5000 Euros (cinco mil Euros).
Controlador PWM

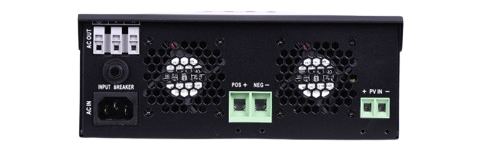

ORVALDI KS1K+ |

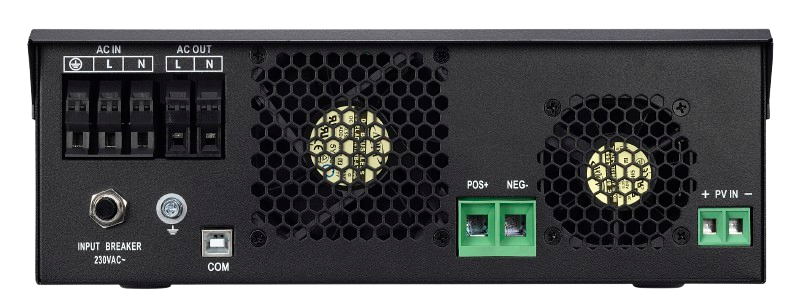

ORVALDI KS3K+ |
 |
 |
 |
 |
Controlador MPPT
ORVALDI MKS5K easy |
ORVALDI MKS5K+ |
ORVALDI MVII5K |
 |
 |
 |
 |
 |
 |
|
|
|
|
Principais Diferenças
| Modelo | Potência Total do Dispositivo | Potência PV | Tensão PV | Tensão Bateria DC |
| ORVALDI KS1K+ | 1000 VA 1000 W |
600 W | 15-18 VDC (PWM) |
12 VDC |
| ORVALDI KS3K+ | 3000 VA 3000 W |
1800 W | 30-32 VDC (PWM) |
24 VDC |
| ORVALDI MKS5K easy | 5000 VA 5000 W |
3000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MKS5K+ | 5000 VA 5000 W |
4000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MVII5K | 5000 VA 5000 W |
4000 W | 120-450 VDC (MPPT) |
48 VDC |
Capacidade de Operação Paralela* (somente ORVALDI MKS5K+)
.png)

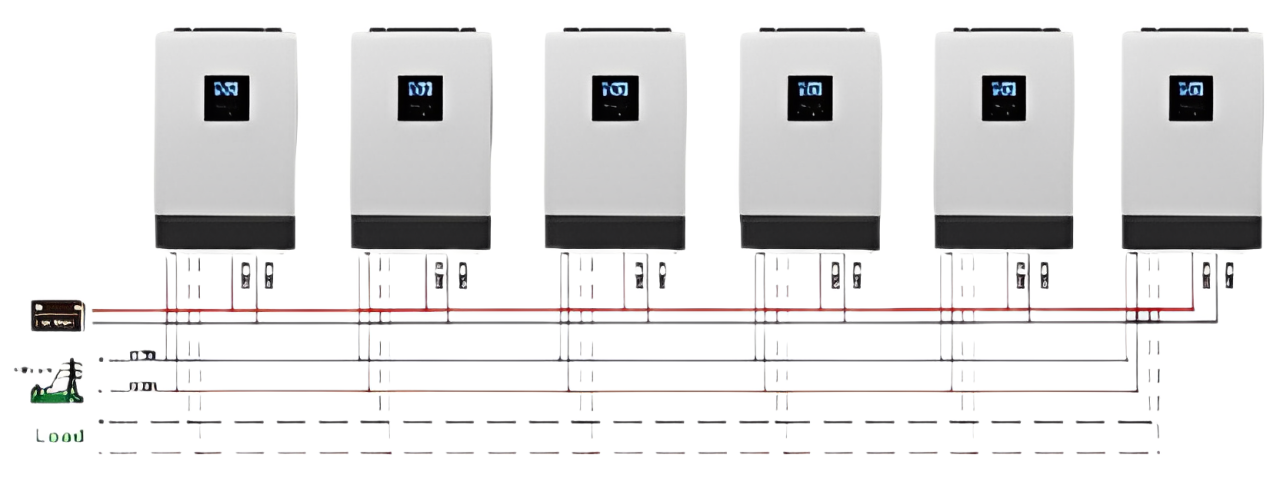

Sistema Paralelo Monofásico
Em uma configuração monofásica, até quatro inversores podem ser conectados em paralelo. Essa configuração aumenta a potência total de saída, tornando-se uma solução ideal quando há a necessidade de maior potência para suportar vários dispositivos. É uma opção perfeita para usuários que precisam de um sistema escalável que possa crescer conforme suas crescentes demandas de energia.
Sistema Trifásico
Os inversores ORVALDI também podem ser configurados para operar em um sistema trifásico, permitindo o fornecimento de energia para diferentes cargas em cada fase. Além disso, é possível atribuir um número diferente de inversores para cada fase — por exemplo, três inversores na L1, dois na L2 e um na L3. Essa configuração permite uma distribuição ideal de energia e personaliza o sistema para atender às necessidades específicas de energia de cada fase.
Benefícios de um Sistema Trifásico com Distribuição de Potência Variável
A capacidade de distribuir a energia de forma flexível entre as diferentes fases é uma grande vantagem. Isso permite ajustar o fornecimento de energia às necessidades reais de carga em um determinado ambiente, evitando problemas com cargas desbalanceadas entre as fases. Essa flexibilidade maximiza o uso dos recursos de energia disponíveis e garante a estabilidade do sistema, mesmo com demandas de potência variadas entre as fases.
Prioridades de Carregador e Fonte de Saída
Escolher a prioridade de carregamento e fonte de saída certa nos inversores ORVALDI permite que os usuários otimizem a eficiência energética, economizem custos e aumentem a confiabilidade de acordo com suas necessidades específicas. Cada modo oferece vantagens distintas, atendendo a diferentes preferências e configurações do sistema.
Prioridade Solar Primeiro (SBU)
- Como funciona: Este modo prioriza o carregamento das baterias a partir dos painéis solares. A rede elétrica é utilizada apenas quando a energia solar é insuficiente, garantindo que a energia renovável seja maximizada.
- Vantagens: Ideal para maximizar a economia e a sustentabilidade, reduz a dependência de fontes de energia tradicionais e diminui as contas de eletricidade. É uma excelente forma de minimizar a pegada de carbono.
- Para quem é?: Perfeito para indivíduos e empresas com sistemas solares bem estabelecidos que desejam aproveitar ao máximo a energia solar e priorizar a energia renovável.
Prioridade Utilidade Primeiro (USB)
- Como funciona: Neste modo, a rede elétrica é a fonte principal para carregar as baterias. A energia solar é secundária, garantindo que o sistema permaneça confiável, mesmo em condições climáticas desfavoráveis.
- Vantagens: Garante energia contínua priorizando a eletricidade da rede quando a energia solar é limitada. Isso assegura um fornecimento estável e operação ininterrupta.
- Para quem é?: Melhor para usuários em áreas com menos acesso à energia solar ou para aqueles que priorizam confiabilidade e necessitam de energia estável 24/7.
Solar e Utilidade (SUB)
- Como funciona: Esta abordagem equilibrada carrega as baterias utilizando simultaneamente a energia solar e a rede elétrica. Esse carregamento de dupla fonte garante um carregamento mais rápido das baterias e eficiência energética.
- Vantagens: A combinação de energia solar e da rede elétrica proporciona flexibilidade para otimizar a velocidade de carregamento e o uso de energia, melhorando a confiabilidade e a rentabilidade.
- Para quem é?: Adequado para aqueles que buscam os tempos de carregamento mais rápidos, ao mesmo tempo em que ainda se beneficiam da economia da energia renovável.
Somente Solar
- Como funciona: Este modo depende exclusivamente da energia solar para carregar as baterias, com mínima intervenção da rede elétrica.
- Vantagens: Ao utilizar totalmente a energia solar, os usuários podem alcançar autonomia energética e reduzir significativamente a dependência da rede elétrica, levando a menores custos de energia.
- Para quem é?: Ideal para usuários que buscam independência energética completa e estão comprometidos em reduzir ao máximo o uso da rede elétrica.
Tipo de Bateria
Tipo de Bateria: Adaptado às Suas Necessidades
- AGM (Padrão): Este tipo de bateria é ideal para usuários que buscam uma solução robusta e sem necessidade de manutenção, com uma longa vida útil. As baterias AGM oferecem alta eficiência a baixos custos de manutenção.
- FLD (Chumbo-Ácido Inundado): As baterias FLD são baterias tradicionais de chumbo-ácido com eletrólito líquido. Elas são caracterizadas por custos iniciais mais baixos e são amplamente utilizadas em diversas aplicações. Esta é uma ótima opção para aqueles que precisam de uma solução comprovada e econômica, mas estão dispostos a realizar manutenção regular, como a reposição de água destilada.
- Definido pelo Usuário: Para usuários mais avançados que desejam controle total sobre o sistema, a opção definido pelo usuário permite o ajuste preciso da tensão de carregamento e os limites de corte DC. Esta opção é ideal para configurações personalizadas de tipos de bateria especializados, como as de lítio.
DADOS TÉCNICOS:
| Modelo | ORVALDI KS1K+ | ORVALDI KS3K+ | ORVALDI MKS5K easy | ORVALDI MKS5K+ | ORVALDI MVII5K |
| Network Mode Specifications | |||||
| Forma do Sinal de Entrada | Senoide | Onda senoidal (rede ou gerador) | Senoide | ||
| Tensão Nominal de Entrada | 230Vac | ||||
| Nível de Tensão de Entrada para Modo de Bateria (Baixo/Alto)* | <170Vac±7V | <170Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V | <170Vac±7V (UPS) / ≧280Vac±7V | <170Vac±7V (UPS) |
| Nível de Tensão para Retorno à Rede (Baixo/Alto)* | ≧180Vac±7V | ≧180Vac±7V | ≧180Vac±7V (UPS) / <270Vac±7V | ≧180Vac±7V (UPS) / <270Vac±7V | ≧180Vac±7V (UPS) |
| Tensão Máxima de Entrada | 300V AC | ||||
| Frequência Nominal de Entrada | 50Hz / 60Hz (Auto) | ||||
| Nível de Frequência para Modo de Bateria (Baixo/Alto)* | <40±1Hz | <40±1Hz / ≧65±1Hz | <40±1Hz / ≧65±1Hz | ≧280Vac±7V | |
| Nível de Frequência para Retorno à Rede (Baixo/Alto)* | ≧42±1Hz | ≧42±1Hz / <63±1Hz | ≧42±1Hz / <63±1Hz | <270Vac±7V | |
| Proteção Contra Curto-Circuito | Fusível | ||||
| Eficiência | >95% (carga resistiva, baterias totalmente carregadas) | ||||
| Tempo de Comutação | 10ms típico | ||||
| Especificações do Modo de Bateria | |||||
| Potência de Saída | 1KVA/1KW | 3KVA/3KW | 5KVA/5KW | ||
| Forma de Tensão de Saída | Senoide Pura | ||||
| Valor da Tensão de Saída | 230Vac±5% | ||||
| Frequência de Saída | 50Hz | ||||
| Eficiência no Modo de Bateria | 90% | 93% | |||
| Proteção Contra Sobrecarga | 5s ≥150% Pmax; 10s 110%~150% Pmax | ||||
| Tensão do Circuito DC | 12Vdc | 24Vdc | 48Vdc | ||
| Tensão Mínima de DC para Partida a Frio | 11.5Vdc | 23.0Vdc | 46.0Vdc | ||
| Tensão Baixa de Bateria (Carga < 20%) | 11.0Vdc | 22.0Vdc | 44.0Vdc | ||
| Tensão Baixa de Bateria (20% ≤ Carga < 50%) | 10.7Vdc | 21.4Vdc | 42.8Vdc | ||
| Tensão Baixa de Bateria (Carga ≥ 50%) | 10.1Vdc | 20.2Vdc | 40.4Vdc | ||
| Alarme de Baixa Tensão (Carga < 20%) | 11.5Vdc | 23.0Vdc | 46.0Vdc | ||
| Alarme de Baixa Tensão (20% ≤ Carga < 50% | 11.2Vdc | 22.4Vdc | 44.8Vdc | ||
| Alarme de Baixa Tensão (Carga ≥ 50%) | 10.6Vdc | 21.2Vdc | 42.4Vdc | ||
| Tensão de Corte (Carga < 20%) | 10.5Vdc | 21.0Vdc | 42.0Vdc | ||
| Tensão de Corte (20% ≤ Carga < 50%) | 10.2Vdc | 20.4Vdc | 40.8Vdc | ||
| Tensão de Corte (Carga ≥ 50%) | 9.6Vdc | 19.2Vdc | 38.4Vdc | ||
| Alarme de Alta Tensão de Bateria | 14Vdc | 29Vdc | 58Vdc | ||
| Tensão de Corte Superior do Carregador | 16Vdc | 33Vdc | 60Vdc | ||
| Consumo de Energia (Autouso) | <15W | <20W | <20W | ||
| Consumo de Energia (Modo de Economia de Energia) | <5W | <10W | <10W | ||
| Especificações do Carregador | |||||
| Algoritmo de Carga | 3 estágios | ||||
| Máxima Corrente de Carga (Modo de Rede) | 10/20A | 10/25A (VI/P=230Vac) | 20/30A (VI/P=230Vac) | ||
| Tensão de Carga de Flutuação | 13.5Vdc | 27Vdc | 54Vdc | ||
| Máxima Corrente de Carga (Modo Solar) | 50A | 60A (3kW) | |||
| Tensão do Circuito DC (Solar) | 12Vdc | 24Vdc | 48Vdc | ||
| Máxima Tensão do Painel Solar | 55Vdc | 80Vdc | 145Vdc | 500Vdc | |
| Consumo de Energia (Modo de Espera) | 1W | 2W | |||
| * Applies to MKS5K easy and MKS5K+ | |||||
