série: UPS On-line 3/3 fases
ORVALDI V10-60KL 3P-3P
Gestão Superior de Energia. O ORVALDI V10-60KL 3/3, otimizado com um painel tátil de 4,3" para operação e controlo eficientes.
CARACTERÍSTICAS DO PRODUTO:
- Verdadeira Conversão Dupla: Proporciona uma energia estável e fiável.
- DisplayTátil: Interface intuitiva de 4,3" para uma operação fácil.
- Fator de Potência: Fator de potência de saída de 1.
- Operação Paralela: Suporta até três unidades para aumentar a capacidade.
- Super Carregador: Carregador de 12A para maior tempo de backup com grandes baterias externas.
- PFC Ativo: Correção do fator de potência de entrada de 0,99.
- Compatível com Geradores: Pode funcionar com geradores.
- Modo de Bypass: Inclui bypass de manutenção.
- Comunicação: RS-232/USB padrão, SNMP opcional.
DOWNLOAD:
Software - ViewPower
Manual de Utilizador- Cartão de Produto
OPÇÃO "ALTA QUALIDADE":
A ORVALDI, de acordo com os termos e condições do seguro, substituirá, reparará ou compensará os produtos ORVALDI e/ou dispositivos conectados em caso de danos resultantes de uma sobretensão elétrica. O valor máximo total compensado é de 5000 Euros (cinco mil Euros).

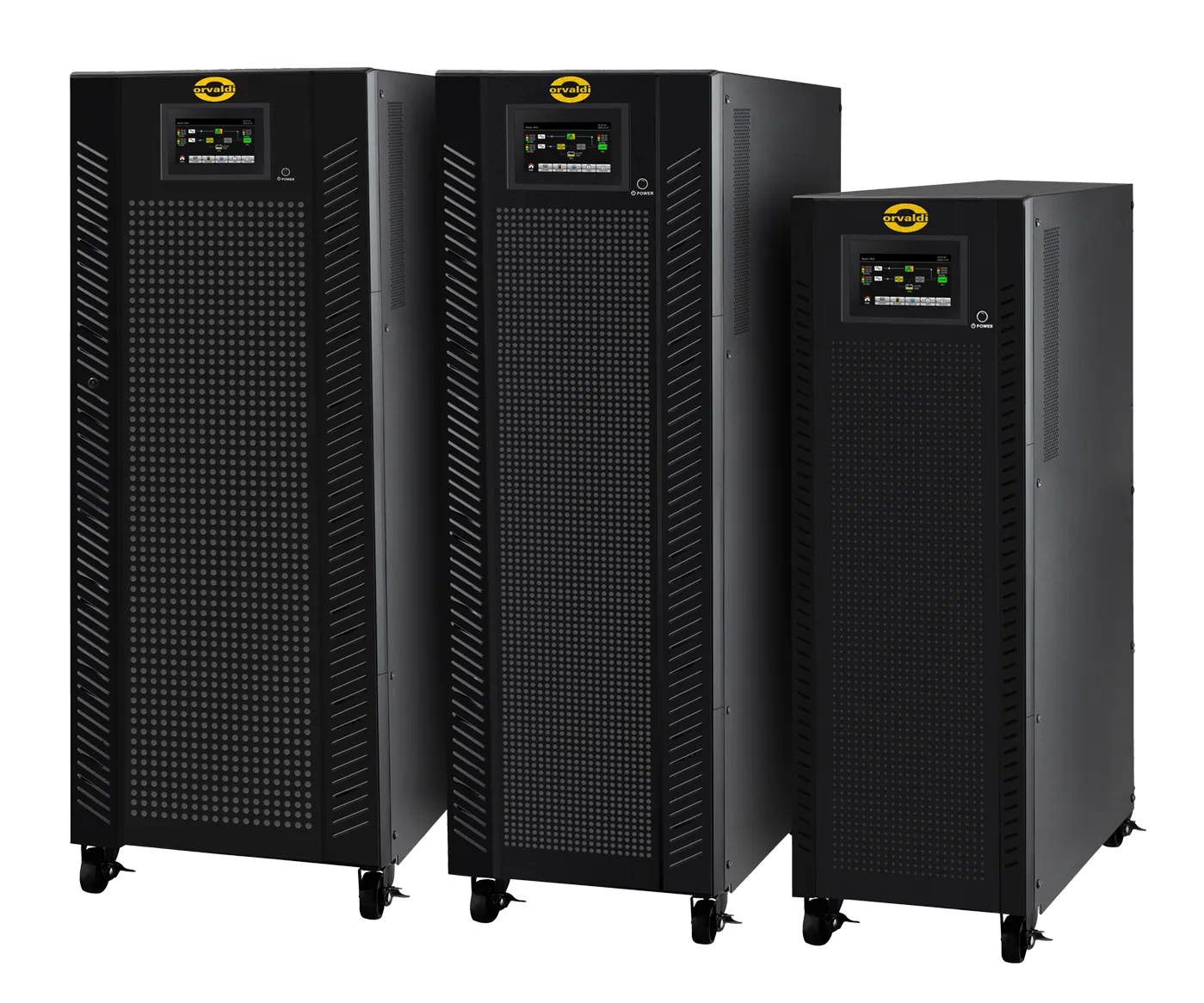

ORVALDI V10-60KL
A série ORVALDI V10-60KL 3/3 apresenta a tecnologia True On-Line Double Conversion, garantindo excelente estabilidade de tensão em qualquer condição de energia. Com um fator de potência de 1,0, estas unidades de UPS oferecem máxima eficiência energética. Projetadas para baterias externas, oferecem opções flexíveis de aplicação. Os dispositivos incluem interfaces RS232 e USB para fácil monitoramento e gestão, com a opção de adicionar um cartão SNMP para controle em rede.
Compactas e móveis, com rodas integradas, suportam operação em paralelo, arranque a frio sem a rede elétrica e vêm com um potente carregador de 12A. O intuitivo LCD tátil de 4,3'' simplifica a configuração, tornando esta série ideal para telecomunicações, servidores, aplicações industriais e infraestruturas críticas.
Topologia
A fonte de alimentação ininterrupta (UPS) fornece sempre energia elétrica limpa e sem interferências. Utilizando a tecnologia On-Line com conversão dupla da tensão de entrada, os dispositivos conectados recebem o mais alto nível de proteção. Na primeira fase, o sinal de entrada AC é convertido em sinal DC. Em seguida, na segunda fase, o sinal DC é convertido novamente em AC por meio de um inversor. Isso garante que a carga conectada à UPS esteja completamente isolada da rede elétrica e suas imperfeições, resultando em uma saída de energia sempre limpa e estável, com tempo de comutação zero para o modo de bateria.
Display
Painel LCD de 4,3", especificamente projetado para a nossa série de fontes de alimentação ininterrupta. Este painel táctil e colorido oferece um acesso intuitivo a todas as informações e funções chave do dispositivo. Com pictogramas claros, pode facilmente verificar o modo de operação atual da UPS, o nível de carga da bateria e a carga do sistema. O display também permite uma leitura rápida de alarmes e avisos, proporcionando segurança e controlo adicionais.
O painel LCD também permite monitorizar os parâmetros de operação da UPS, como a tensão de entrada e saída, a frequência e outros dados essenciais. Graças à interface intuitiva, pode gerir o dispositivo, fazendo as configurações e ajustes necessários diretamente a partir do display táctil.

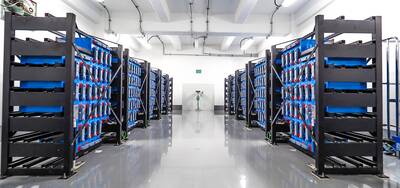

Soluções Avançadas de Bateria
| V10KL 3/3 | 16~20 (192~240VDC) |
| V20-60KL 3/3 | 32~40 (384~480VDC) |
Características de Controlo e Monitorização da Rede
Características de Controlo e Monitorização da Rede
- Permite o controlo e monitorização de múltiplas unidades UPS via LAN e INTERNET.
- Gráfico de análise de energia intuitivo: estatísticas de eventos e exportação de gráficos de dados históricos.
- Gráficos dinâmicos em tempo real de dados do UPS (tensão, frequência, nível de carga e nível de bateria).
- Desligamento seguro do sistema operativo e proteção contra perda de dados em caso de falha de energia.
- Notificações de aviso através de alarme sonoro, programa de broadcast, mensageiro móvel e e-mail.
- Programação de ligar/desligar o UPS, teste de bateria, controlo de tomadas programáveis e controlo de alarme sonoro.
- Proteção por palavra-passe e gestão de acesso remoto.
- Suporta VMware ESX e ESXi.
- Suporte multilingue: inglês, alemão, francês, espanhol, italiano, português, polaco, checo, russo, ucraniano, turco e chinês.
O UPS está equipado com portas USB e RS232, bem como um slot para placa SNMP, permitindo uma gestão fácil e monitorização remota a partir de um computador, aumentando a segurança dos dispositivos conectados.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Software de gestão inteligente para monitorizar e controlar múltiplos UPS via LAN e Internet. | Software de gestão avançado para monitorizar e controlar múltiplos UPS via LAN, Internet e placa SNMP. | O SNMP Web Manager é um software de gestão para placas web SNMP. Os utilizadores podem pesquisar e operar todos os dispositivos SNMP na LAN através desta interface. Em seguida, podem clicar duas vezes no dispositivo para abrir a página de monitorização do servidor web. |
Configuração em Paralelo
Modo de Eficiência
Modo ECO para eficiência operacional sem comprometer a proteção
DADOS TÉCNICOS:
| Modelo | V10KL | V20KL | V30KL | V40KL | V60KL | |
| Potência Aparente / Potência Ativa | 10KVA / 10KW | 20KVA / 20KW | 30KVA / 30KW | 40KVA / 40KW | 60KVA / 60KW | |
| ENTRADA | ||||||
| Faixa de Tensão | Limite Inferior de Tensão para Perda de Potência | 110 VAC(F-N) ± 3% a carga 50% 176 VAC(F-N) ± 3% carga 100% |
||||
| Limite Inferior de Recuperação de Tensão | Limite Inferior de Tensão para Perda de Potência + 10V | |||||
| Limite Superior de Tensão para Perda de Potência | 300 VAC (L-N) ± 3% a 50% de carga 276 VAC (L-N) ± 3% a 100% de carga |
|||||
| Limite Superior de Recuperação de Tensão | Limite Superior de Tensão para Perda de Potência - 10V | |||||
| Faixa de Frequência | 46 Hz ~ 54 Hz (sistema de 50 Hz) 56 Hz ~ 64 Hz (sistema de 60 Hz) |
|||||
| Fases | 3 fases com neutro | |||||
| Fator de Potência | ≥ 0,99 a carga de 100% | |||||
| SAÍDA | ||||||
| Fases | 3 fases com neutro | |||||
| Tensão de Saída | 360/380/400/415VAC (F-F) | |||||
| Regulação de Tensão (modo AC) | ± 1% | |||||
| Faixa de Frequência (Modo Sincronizado) | 46 Hz ~ 54 Hz (sistema de 50 Hz) 56 Hz ~ 64 Hz (sistema de 60 Hz) |
|||||
| Frequência (Modo Bateria) | 50Hz ± 0.1Hz or 60Hz ± 0.1Hz | |||||
| Fator de Pico | 3:1 max | |||||
| Distorção Harmônica | ≦ 2% a carga linear de 100% ≦ 5% a carga não linear de 100% |
|||||
| Tempo de Transferência | Utilitário ⇿ Bateria | 0 ms | ||||
| Inversor ⇿ Bypass | 0 ms (quando a fase é sincronizada, <4 ms do inversor para o bypass) | |||||
| Inversor ⇿ ECO | <10 ms | |||||
| EFICIÊNCIA | ||||||
| Modo de Linha | 95.5% | |||||
| Modo de Bateria | 94.5% | |||||
| BATERIAS | ||||||
| Modelo L sem bateria | Tipo | Dependente da aplicação | ||||
| Quantidade | 16-20 | |||||
| Corrente de Carga | 1,0 ~ 12,0 A ± 10% (ajustável) | 2.0~24.0A ±10% (ajustáve) | ||||
| Tensão de Carga | +/- 13.65VDC * N ± 1% (N = 16~20) | |||||
| FÍSICAS | ||||||
| Modelo L sem bateria | Dimensões D x L x A (em mm) | 626 x 250 x 750 | 815 x 300 x 1000 | |||
| Peso Líquido (kg) | 28/30 | 43/45 | 60/65 | 61/71 | 108/112 | |
| AMBIENTE | ||||||
| Operating Temperature | 0 ~ 40°C (a vida útil da bateria diminui quando > 25°C) | |||||
| Umidade | <95% sem condensação | |||||
| Altitude de Operação | <1000 m | |||||
| Nível de Ruído | Menos de 55 dB a 1 m | Menos de 58 dB a 1 m | Menos de 65 dB a 1 m | Menos de 70 dB a 1 m | ||
| GESTÃO | ||||||
| RS232 ou USB Inteligente | Software para Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix e MAC | |||||
| SNMP Opcional | Gestão via SNMP manager ou navegador web | |||||
