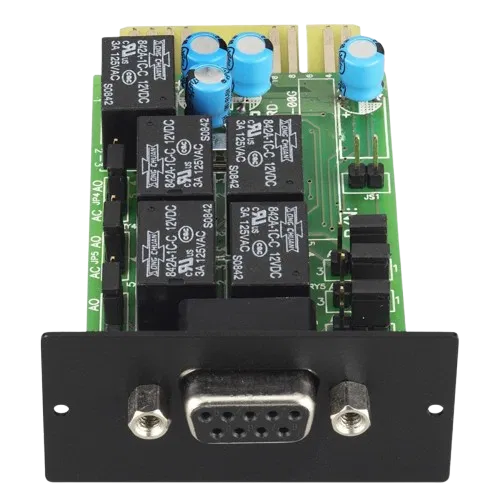

AS400 Card - V series
Eleve o desempenho do seu sistema com a inovadora Placa AS400 - Série V! Projetada para alta eficiência e fiabilidade, a Série V é a solução ideal para otimizar a gestão de cargas de trabalho e melhorar as capacidades do sistema.
Características do Produto:
Lista de Aplicações:
- Para todos os dispositivos ORVALDI equipados com um IntelligentSlot.
OPÇÃO "ALTA QUALIDADE":
A ORVALDI, de acordo com os termos e condições do seguro, substituirá, reparará ou compensará os produtos ORVALDI e/ou dispositivos conectados em caso de danos resultantes de uma sobretensão elétrica. O valor máximo total compensado é de 5000 Euros (cinco mil Euros).
Por que escolher a placa AS400 - Série V?
A placa de relé AS400 II é uma solução ideal para automação, permitindo o monitoramento e controle remoto dos sistemas UPS. Equipado com notificações de status, alarmes de falha e integração com protocolos de gestão de rede, ela se destaca em ambientes industriais e automatizados. A placa permite uma fácil personalização das operações do UPS para atender às necessidades específicas de automação, garantindo a segurança e continuidade da operação.

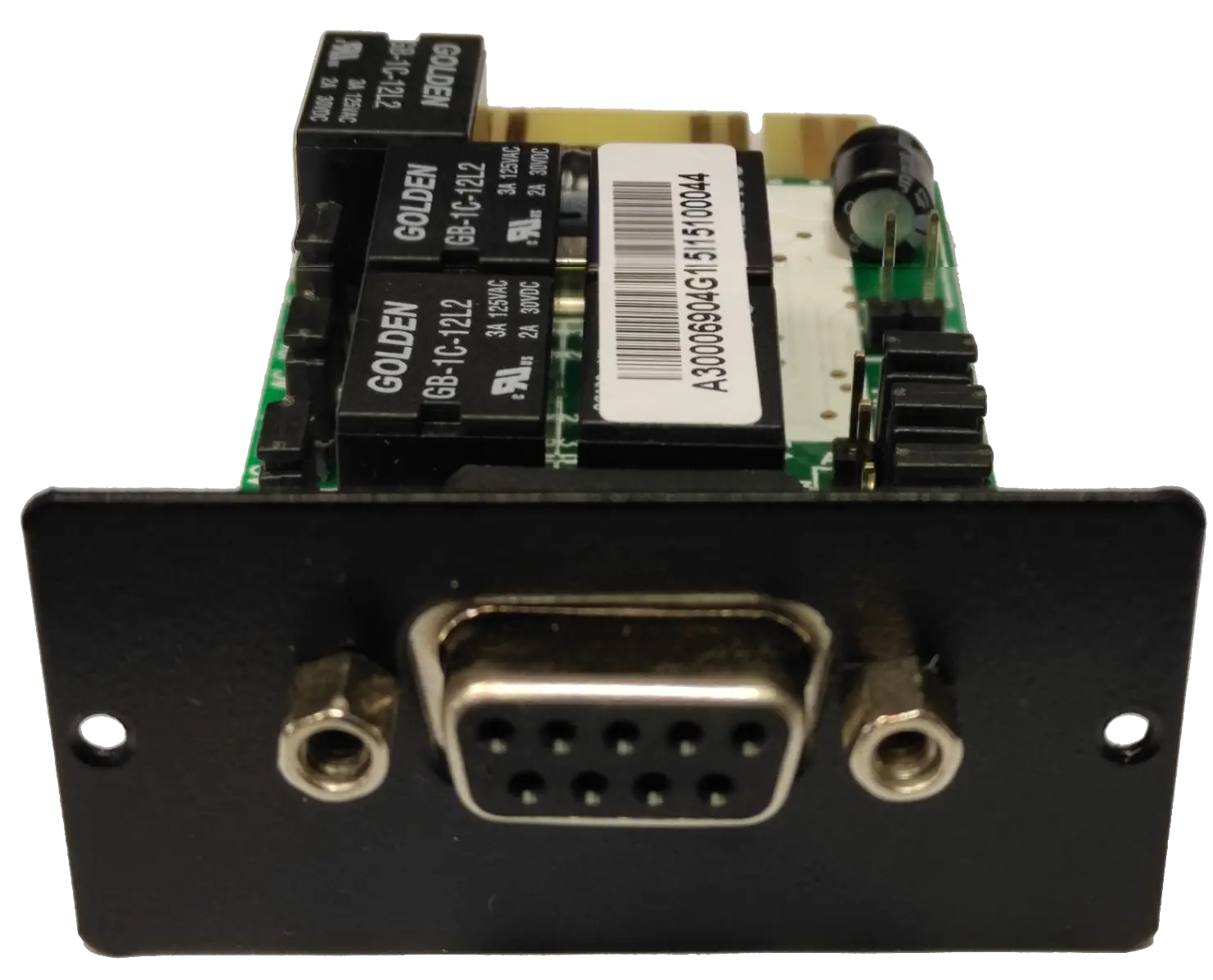

9-PINOS |
DB9 |
 |
 |
Atribuição de Pinos
| Atribuição de Pinos | Função | Entrada/Saída (I/O) |
|---|---|---|
| Pin 1 | Falha do UPS | O/P |
| Pin 2 | Alarme Audível do UPS | O/P |
| Pin 3 | GND (Comum para o Pin 4) | Terra de Alimentação |
| Pin 4 | Desligamento Remoto | I/P |
| Pin 5 | Comum para relés | Fonte de Alimentação |
| Pin 6 | Bypass Ativo | O/P |
| Pin 7 | Baixa Bateria | O/P |
| Pin 8 | UPS Ligado | O/P |
| Pin 9 | Falha da Rede Elétrica | O/P |
Descrição das Funções
| AC Status | AO Status | Razão |
|---|---|---|
| Pin 1 & Pin 5 conectados | Pin 1 & Pin 5 desconectados | Falha interna do UPS |
| Pin 2 & Pin 5 conectados | Pin 2 & Pin 5 desconectados | Falha do UPS, falha da rede elétrica, bateria baixa, bypass ativo |
| Pin 6 & Pin 5 conectados | Pin 6 & Pin 5 desconectados | Bypass ativo |
| Pin 7 & Pin 5 conectados | Pin 7 & Pin 5 desconectados | Tensão da bateria baixa |
| Pin 8 & Pin 5 conectados | Pin 8 & Pin 5 desconectados | O UPS está no modo inversor |
| Pin 9 & Pin 5 conectados | Pin 9 & Pin 5 desconectados | Falha da rede elétrica |
